Radarová technika

Příspěvek od petrp » 07 úno 2017, 22:19

skflanker_ píše:Reportáž zo 16.12.2015 - Rusko do výzbroje zaviedlo mobilný radar Nebo-M ktorý pozostáva z 3 vozidiel
Komplex je na 4 vozidlech, každé je vybaveno přijímači GPS/Glonass pro rychlou lokalizaci pozice. Komunikace mezi nimi je datalinkem.

Složení
RLM-M - VHF - metrový radar
RLM-D - UHF - decimetrový radar
RLM-C - SHF - centimetrový radar
KU RFC - řídící kabina se sekundárním radarem (!!!)

Podle mě jde o naprosto jedinečný systém, který má komplexní přehled o vzdušném prostoru

https://ru.wikipedia.org/wiki/55%D0%966%D0%9C

Obrázek

Obrázek

http://militaryrussia.ru/blog/topic-690.html
"Kdo chce, hledá způsob. Kdo nechce, hledá důvod." - Jan Werich
"Kdo se nepoučí z minulosti, je odsouzen si ji zopakovat." - George Santayana

Uživatelský avatar
petrp
Šéfredaktor
Příspěvky: 4369
Registrován: 31 led 2017, 18:04
Bydliště: Černé/Rudé Kladensko

Re: Radarová technika

Příspěvek od petrp » 07 úno 2017, 22:20

polite píše:,,vreckovy,, radar Harmonika
"Kdo chce, hledá způsob. Kdo nechce, hledá důvod." - Jan Werich
"Kdo se nepoučí z minulosti, je odsouzen si ji zopakovat." - George Santayana

Uživatelský avatar
petrp
Šéfredaktor
Příspěvky: 4369
Registrován: 31 led 2017, 18:04
Bydliště: Černé/Rudé Kladensko

Re: Radarová technika

Příspěvek od petrp » 03 črc 2017, 07:46

Radiotechnická vojska VKS RF modernizují unikátní komplex Nebo-M
Radiotechnická vojska (RTV) Vzdušně-kosmických sil (VKS) Ruska plánují modernizaci unikátního radiolokačního komplexu Nebo-M, uvedl v sobotu velitel RTV VKS RF generálmajor Andrej Koban. „Samozřejmě bychom chtěli mít univerzální model, který by dokázal objevovat všechny třídy vzdušných objektů nebo dostatečně širokou třídu vzdušných objektů. Prototyp takového lokátoru dnes máme, je to více rozsahový radiolokační komplex Nebo-M. Tento komplex dnes na světě nemá obdoby, je vyvíjen firmou v Nižním Novgorodu. My dnes už organizujeme jeho modernizaci," oznámil Koban v přenosu rozhlasové stanice Echo Moskvy.
https://cz.sputniknews.com/svet/2017061 ... lex-neboM/
"Kdo chce, hledá způsob. Kdo nechce, hledá důvod." - Jan Werich
"Kdo se nepoučí z minulosti, je odsouzen si ji zopakovat." - George Santayana

kenavf
Sponzor fóra
Příspěvky: 4733
Registrován: 07 úno 2017, 19:59

Re: Radarová technika

Příspěvek od kenavf » 12 zář 2017, 10:21

Společnost Suchoj poslala do vzduchu prototyp T-50-11
http://www.militarybox.cz/news/spolecno ... p-t-50-11/
V diskusii sa píše
již dnes se mluví o dalším levlu a to o radaru na tzv. fotonickém principu, který by již pravděpodobně zcela smazal výhodu "Stealth"
Viete niekto niečo o tom "fotonickom princípe"?Ako by mal fungovať a akej úrovni vývoja sa nachádza?

EDIT:
Niečo som našiel tu:
http://c4-isr.blogspot.sk/2016/02/radar ... etoun.html
Edmund Burke: "Jediné čo potrebujú nečisté síly k svojmu víťazstvu je to, aby slušní ľudia neurobili nič."

bacil
Redakční rada
Příspěvky: 1389
Registrován: 08 úno 2017, 04:04

Re: Radarová technika

Příspěvek od bacil » 12 zář 2017, 14:04

ten článek je hroznej.

200dB, víte vůbec, kolik to je?

U výkonu je to deset na dvacátou! 100 000 000 000 000 000 000 x

Kdyby měl citlivost 1 nW z 1 metru (dejme tomu že jsou to vojáci a že to dovedou), tak by rušička ve vzdálenosti 1m musela mít výkon 100 000 000 000 W - ano, 100GW.

Uživatelský avatar
Grif
Sponzor fóra
Příspěvky: 645
Registrován: 07 úno 2017, 13:04
Bydliště: Jizerky

Re: Radarová technika

Příspěvek od Grif » 07 říj 2017, 13:32

Američtí vývojáři DARPA postavili radar do kouře a dýmu
Bojovníci moderních válek si již před časem osvojili trik, s jehož pomocí čelí letecké převaze protivníka. Zapalují ropu, pneumatiky nebo cokoliv jiného, co pořádně hoří a ještě lépe dýmá.
Tuto taktiku používají ozbrojenci tzv. islámského státu, syrští povstalci a řada dalších jednotek či skupin. Je to jednoduché a proti přesným leteckým útokům slušně účinné.

Američtí vojenští vývojáři DARPA (Defense Advanced Research Projects Agency) v těchto dnech ohlásili zásadní průlom v technologiích radaru, který by s touto taktikou mohl skoncovat. Po dlouhých desetiletích úsilí a nepříliš úspěšných pokusů přicházejí se zařízením, s nímž lze sledovat povrch země skrz kouř, dým, mlhu či mraky.
Soudobé technologie, které se o něco takové snaží, mají celou řadu potíží a nefungují ideálně. Vojenské letouny využívají pro sledování pohyblivých cílů za zhoršené viditelnosti například infrakamery, ty ale nevidí skrz mraky.

Radary SAR (Synthetic aperture radar) to zvládnou, ale zase fungují příliš pomalu. Snímání radarů SAR je sice možné zrychlit přesunem na vyšší frekvence, tím se ale radar zase stane citlivým na atmosférické jevy, jako jsou mraky, mlha nebo třeba právě dým. Je to jako začarovaný kruh.
Agentura DARPA ve svém nedávném prohlášení prozradila, že jejich program ViSAR, čili Video Synthetic Aperture Radar, velmi pokročil. V nedávných testech nasnímali nepřetržité video zemského povrchu v reálném čase se zařízením, které bylo na palubě upraveného letounu DC-3 za letu v mracích nebo i nad mraky.

Kdykoliv letounu zaclonily výhled mraky, tak mu osleply elektro-optické i elektro-infračervené senzory. ViSAR ale jel dál a snímal povrch nepřetržitě během letu. Klíčovou součástí radaru ViSAR je EHF (Extremely High Frequency) senzor, který pracuje na vysokých frekvencích a vidí skrz kouř nebo mraky.
Když v roce 2012 DARPA představila program Video Synthetic Aperture Radar, tak vojenští vývojáři počítali s tím, že tyto radary dostanou legendární letouny těžké palebné podpory Lockheed AC-130, s nimiž operují americké speciální jednotky. Teď to ale vypadá, že využití radaru ViSAR bude širší, a že ho budou mít k dispozici různé typy letadel.
Více na: https://vtm.zive.cz/clanky/americti-vyv ... fault.aspx
Všechno se dá vysvětlit.Bohužel ne všem.

woxia
Samostatný redaktor
Příspěvky: 1235
Registrován: 16 úno 2017, 10:41

Re: Radarová technika

Příspěvek od woxia » 07 říj 2017, 14:04

Nic nového. THz zobrazování je dávno známé. Ale pro praktické použití je nutná kombinace různorodých systémů.

Hezké povídání o THz detekci je třeba tato diplomka:
podpis radarového rozptylu (radar cross-section) získaný při mnohem nižších frekvencích stávající výzbroje jako jsou letadla, tanky a bitevní lodě může být zpracován se systémem založeným na terahertzových frekvencích.

http://digilib.k.utb.cz/bitstream/handl ... sequence=1

Pořád však platí - pasivní průzkum se dá utajit a těžko zaměřit, aktivní nikoliv.
Kde cenzura začíná, tam Woxia končí...

Beda
Samostatný redaktor
Příspěvky: 1020
Registrován: 01 úno 2017, 13:27

Re: Radarová technika

Příspěvek od Beda » 22 říj 2017, 12:07

http://www.drbal.cz/material/fotky/9585-1.JPG
je tam dokumantace
Dokumentace - popis PSNR-1 (přenosný radiolokátor)

Dokumentace letecká palubní Radiostanice LUN3520-8, textová a obr. část a doplňek (3 sešity)

muze tam mit i tu radioastanici. Prodava veci ze skladu armady.
http://www.drbal.cz/material/

Uživatelský avatar
petrp
Šéfredaktor
Příspěvky: 4369
Registrován: 31 led 2017, 18:04
Bydliště: Černé/Rudé Kladensko

Re: Radarová technika

Příspěvek od petrp » 22 říj 2017, 13:21

Drbal už jen doprodává, vše co za něco stálo už je dávno pryč...
"Kdo chce, hledá způsob. Kdo nechce, hledá důvod." - Jan Werich
"Kdo se nepoučí z minulosti, je odsouzen si ji zopakovat." - George Santayana

Uživatelský avatar
skflanker_
Sponzor fóra
Příspěvky: 4894
Registrován: 07 úno 2017, 20:22

Re: Radarová technika

Příspěvek od skflanker_ » 24 pro 2017, 23:27

Rusko v 12/2017 sprevádzkovalo 3 radarové stanice PRO = majú celokruhový prehľad
Rusko prvý krát vo svojej histórii vybudovalo celo-kruhový (360°okolo svojich hraníc) radarový prehľad proti raketovej obrany.
Dňa 20.12.2017 boli do prevádzky uvedené 3ks radarov typy Voronež (článok http://tass.ru/armiya-i-opk/4826634 z 20.12.2017) a tým má Rusko celo-kruhový prehľad o prilietajúcich objektoch.
Teraz sa budú modernizovať už zastaralé radary (Murmansk, Komi, Bielorusko, Kazachstan)
Hovorilo sa aj po Sevastopole na Kryme, v tomto článku nie je zmienka.
Zdroj http://tass.ru/armiya-i-opk/4835821 z 22.12.2017

Uživatelský avatar
Polite
Samostatný redaktor
Příspěvky: 2446
Registrován: 07 úno 2017, 21:48

Re: Radarová technika

Příspěvek od Polite » 09 dub 2018, 01:22

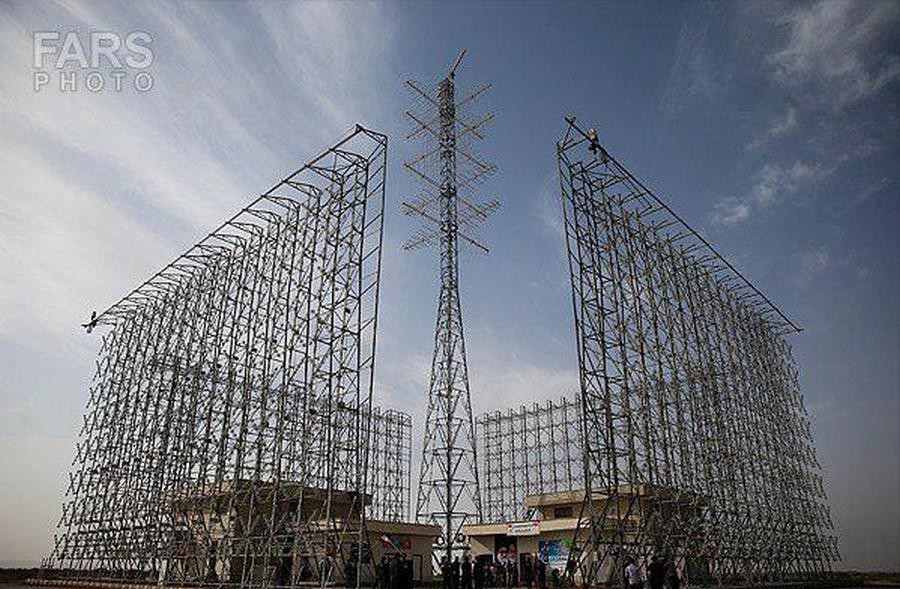

Coje toto za radar?
Chcel by som byť Stalinom. Nie preto aby som bol ako on. Ale preto, aby som vedel, či mohol konať inak...

Alchymista
Redakční rada
Příspěvky: 8737
Registrován: 01 úno 2017, 08:58

Re: Radarová technika

Příspěvek od Alchymista » 09 dub 2018, 01:44

OTH obvykle znamená "over the horizont" = "zahorizontový" radar
Pokiaľ iranci zvládli túto technologiu, výrazne tým poklesla ich zraniteľnosť.

Uživatelský avatar
petrp
Šéfredaktor
Příspěvky: 4369
Registrován: 31 led 2017, 18:04
Bydliště: Černé/Rudé Kladensko

Re: Radarová technika

Příspěvek od petrp » 09 dub 2018, 06:53

"Kdo chce, hledá způsob. Kdo nechce, hledá důvod." - Jan Werich
"Kdo se nepoučí z minulosti, je odsouzen si ji zopakovat." - George Santayana

Juraj
Redaktor - závislák :-)
Příspěvky: 6282
Registrován: 16 úno 2017, 21:19

Re: Radarová technika

Příspěvek od Juraj » 09 dub 2018, 08:41

Kolko energie to zozerie? Clanok pise, ze aj taky skromny je pre Iran prilis vela

Uživatelský avatar
petrp
Šéfredaktor
Příspěvky: 4369
Registrován: 31 led 2017, 18:04
Bydliště: Černé/Rudé Kladensko

Re: Radarová technika

Příspěvek od petrp » 09 dub 2018, 10:07

Žádné extra výkony nejsou potřeba, pracuje v pásmu KV, typicky ca 6-30 MHz. Průměrná spotřeba je 100kW, pulsní výkon ca 5MW. Tady je popis, jak to vlastně funguje...
OTH_B_System_summary.pdf
(2.22 MiB) Staženo 1884 x
"Kdo chce, hledá způsob. Kdo nechce, hledá důvod." - Jan Werich
"Kdo se nepoučí z minulosti, je odsouzen si ji zopakovat." - George Santayana

Alchymista
Redakční rada
Příspěvky: 8737
Registrován: 01 úno 2017, 08:58

Re: Radarová technika

Příspěvek od Alchymista » 09 dub 2018, 10:24

BTW "rezonance OTH" preložiť viem, ale obsah mi nejak uniká...
Nájdenie "rezonančnej" frekvencie v definovanom smere, a detekcia zmeny rezonancie pri vniknutí ďalšieho objektu?
Niečo podobné sa vyskytovalo pri zabezpečení pripravených jadrových mín - systém po "ustálení" detekoval vytvorenie otvoru s priemerom >4-5mm v stene mínovej komory s objemom 50-100m3.

Uživatelský avatar
petrp
Šéfredaktor
Příspěvky: 4369
Registrován: 31 led 2017, 18:04
Bydliště: Černé/Rudé Kladensko

Re: Radarová technika

Příspěvek od petrp » 09 dub 2018, 11:54

Je to divně popsané, ale v praxi jde o detekci změny doplerposuvu v odrazu - dá se tak detekovat velmi spolehlivě i mnoho cílů naráz, záleží jen na rychlosti rozmítání vyzařovacího paprsku a výpočetním výkonu při zpracování FFT...
"Kdo chce, hledá způsob. Kdo nechce, hledá důvod." - Jan Werich
"Kdo se nepoučí z minulosti, je odsouzen si ji zopakovat." - George Santayana

Uživatelský avatar
puma
Redaktor - závislák :-)
Příspěvky: 7048
Registrován: 17 zář 2017, 12:49

Re: Radarová technika

Příspěvek od puma » 26 dub 2018, 10:58

Zajímavé oficiální materiály o některých nových ruských radarech - o kterých jsem neměl ani tušení

Rezonans-NE
Vysokofrekvenční radarový systém včasného varování proti stealth cílům s dosahem 10-1100km
Detekce stíhače na výšce 10000m - 350km
Počet současně sledovaných cílů - 500
Rychlost aktualizace dat - 1 až 10s
spotřeba energie - 100kW
Doba provozu - nepřetržitě (s výjimkou období plánované údržby, jejichž celková doba činí přibližně 160 hodin)
Posádka (3 operátoři - jedna směna)

Přesnost zjištění polohy cíle, nikoli horší než:
vzdálenost - 300m
azimut - 1,5 deg.
výška - 1,5 deg.
rychlost - 1,5m/s
...

Rezonans-NE obsahuje až čtyři radarové moduly, z nichž každý sleduje sektor 90 stupňů a může pracovat nezávisle.
Radar sestává ze čtyř modulů sledujících sektor 360 stupňů a zaujímá plochu 100 x 100 m.
Radar může pracovat v režimu kruhového obzoru, nebo v rámci určitého sektoru. Kromě mírových úkolů může poskytovat včasné varování před leteckým útokem a informační podporu pro vojenské operace a PVO.
Obrázek
http://roe.ru/eng/catalog/air-defence-s ... zonans-ne/

Protivnik-GE
mobilní 3D přehledový radar decimetrového pásma s digitálním fázovým polem a digitálním zpracováním signálu je navržen tak, aby automaticky (poloautomaticky) detekoval, lokalizoval a sledoval strategické a taktické letouny, řízené střely, balistické cíle, malé cíle, cíle o malé rychlosti, klasifikoval cíle, prováděl dotazy IFF, lokalizoval aktivní rušiče a generoval radarové data pro stíhací letouny a data pro PVO, pokud pracuje jako součást automatizovaných Systémů velení a řízení PVO a letectva.
Obrázek
http://roe.ru/eng/catalog/air-defence-s ... tivnik-ge/

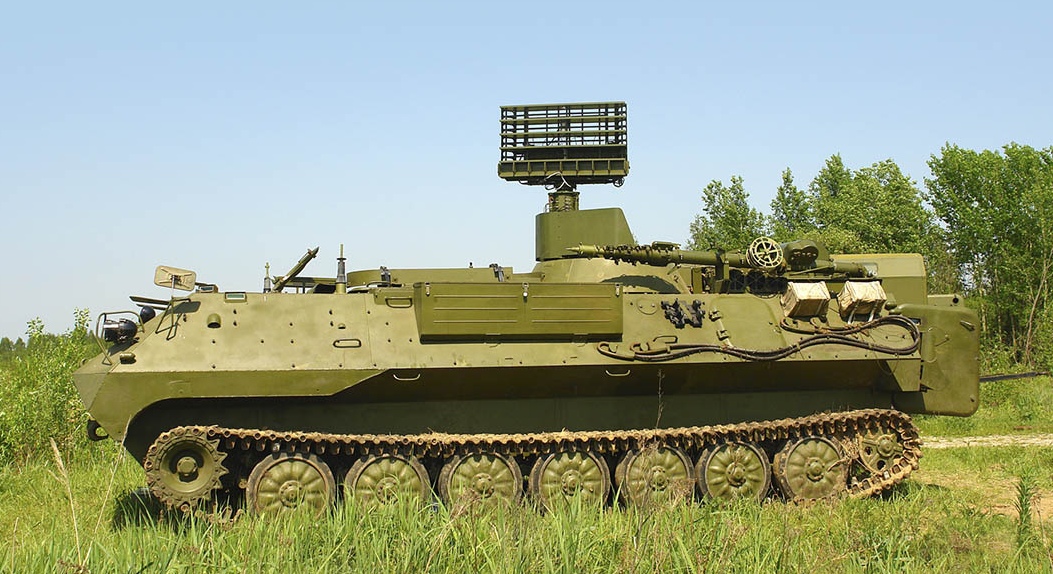

1L122E-2E
Tento kompaktní mobilní 3D radar slouží k poskytování informační podpory pro PVO krátkého a středního dosahu, jakož i pro letecký provoz letectva na polních a dočasných letištích. Radar může nahradit starší přehledové radary, jako jsou P-15, P-18, P-19 a další, které poskytují informační podporu pro systémy Pechora, Kvadrat, Osa a jejich protějšky včetně současných modelů.
Obrázek
http://roe.ru/eng/catalog/air-defence-s ... /1l122-2e/
Nechť tě provází Síla! Není nevědomosti, pouze poznání. Co je politická korektnost? Temná strana Síly.

Alchymista
Redakční rada
Příspěvky: 8737
Registrován: 01 úno 2017, 08:58

Re: Radarová technika

Příspěvek od Alchymista » 26 dub 2018, 11:31

1L122 Garmon


Existuje v dvoch (najmenej dvoch) prevedeniach - ako prenosný 1L122-1E a prevozný 1L122-2E
http://www.russianelectronics.ru/leader-r/news/russianmarket/doc/46177/ píše:
РЛС 1Л122-1Е (1Л122-2Е) позволяет обнаруживать указанные типы воздушных целей, летящих со скоростью до 700 м/с на дальности 1-40 (1-80) км в диапазоне высот не менее 10 (20) км. В зоне обнаружения станции 360° по азимуту и -5 (0) - +45 (60)° по углу места среднеквадратичные ошибки определения координат одиночной цели с эффективной площадью рассеивания (ЭПР) 1 м2 в условиях помех не превышают 100 м по дальности, 0,5 (0,3) и 1,5 (1,0)° по азимуту и углу места соответственно.

Темп обновления данных информации для РЛС 1Л122-1Е и 1Л122-2Е может составлять 2 (4) или 4 (10) с, соответственно. Станция защищена от воздействия местных (55 дБ), шумовых активных (18 дБ) и пассивных (40 дБ) помех, что является достаточно высоким показателям для РЛС данного класса.

При массе в 150 (900) кг РЛС 1Л122-1Е (1Л122-2Е) имеет достаточно низкое энергопотребление, не превышающее 800 (5000) Вт, электропитание осуществляется от источника постоянного тока напряжением 22-30 В. Размеры антенного полотна РЛС обоих вариантов – 1200х800 мм.

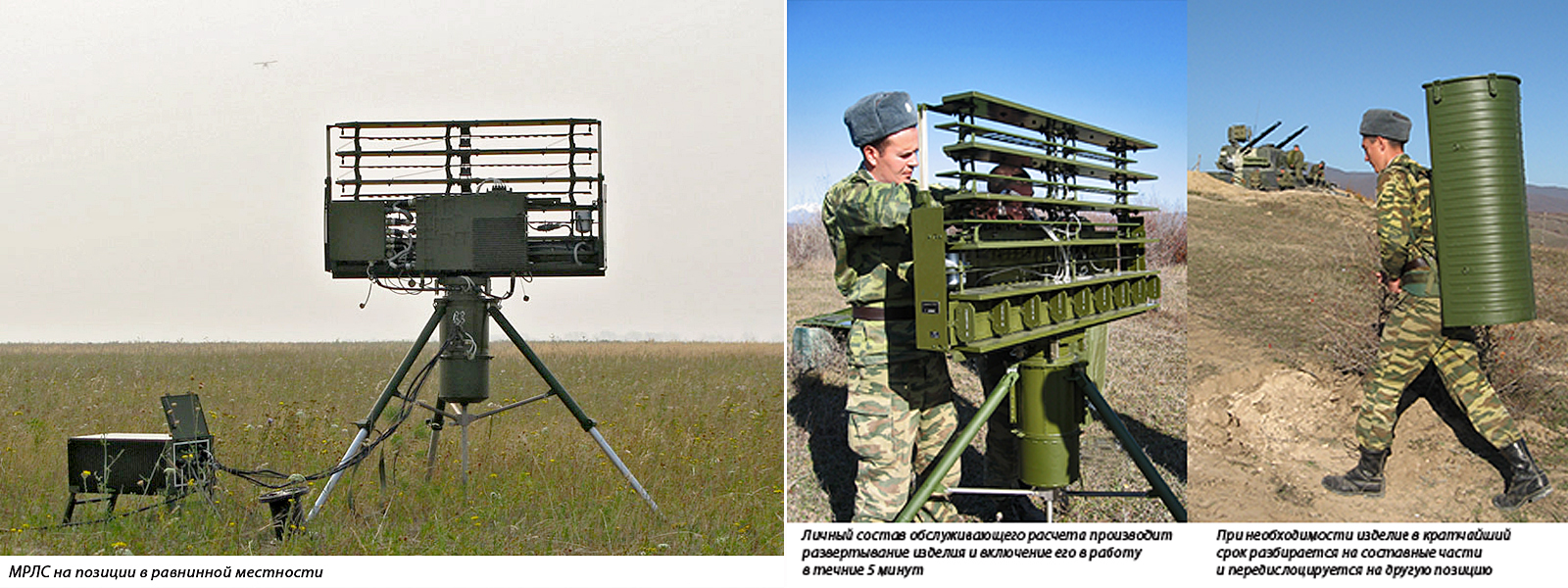

1L122-1E prenosný

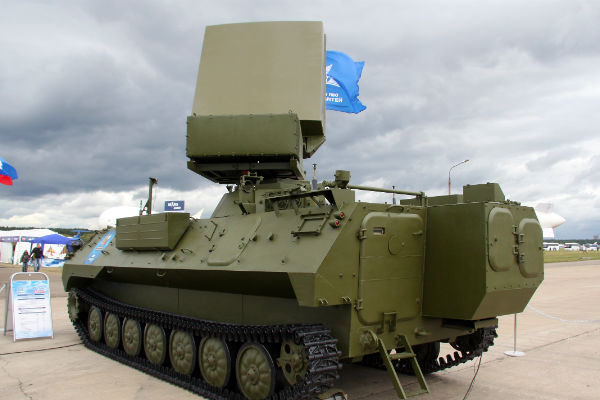

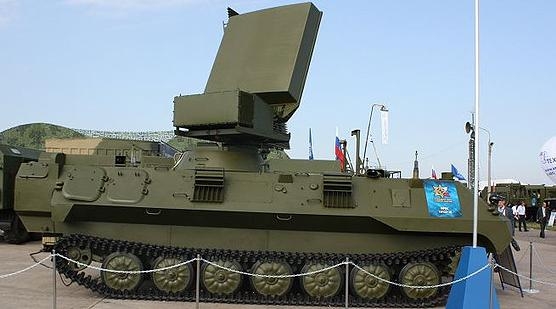

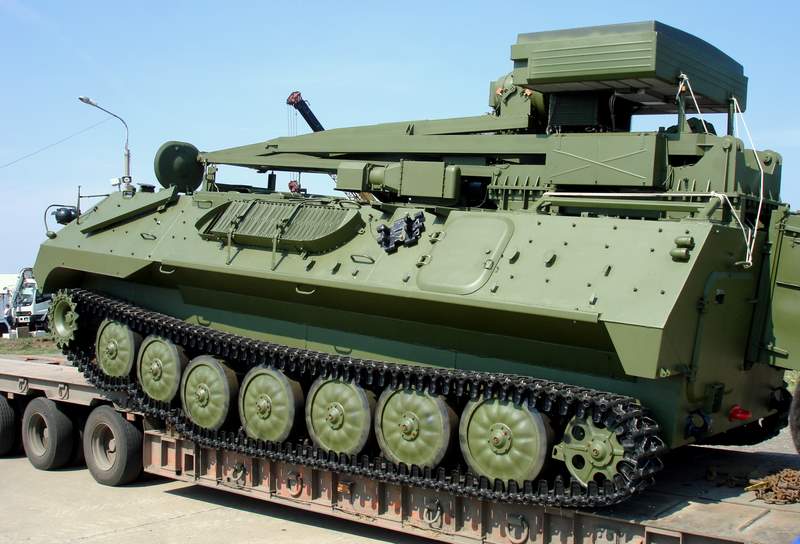

1L122-1E ako súčasť komplexu 9S923-1 Barnaul-T pre PVO VDV
1L122-1E (2) 9S935-1 Barnaul-T.jpg
Varianta 1L122-2E na teleskopickom ramene
1Л122-2Е
Varianta 1L122-2E
1Л122-2Е
1Л122-2Е

Uživatelský avatar
puma
Redaktor - závislák :-)
Příspěvky: 7048
Registrován: 17 zář 2017, 12:49

Re: Radarová technika

Příspěvek od puma » 26 dub 2018, 11:42

Hlavně ten Rezonans-NE vypadá, že je to docela mobilní řešení a má to zajímavé parametry.
