Míny, trhaviny ... a imitačné prostriedky

[Snork]

takto - rozstrel vodným stlpcom je samozrejme šetrnejší a tak trochu i "čistejší". Ale nie vždy je aj "dosť účinný".
Typickým prípadom je práve automobil - na maximálne spoľahlivé rozrušenie je potrebné až príliš veľké množstvo vody, až desiatky litrov. Jednak plechy môžu byť aj pomerne hrubé, ale hlavne - vzdialenosti vo vozidle sú veľké (jeden meter je tu už "veľmi veľká" vzdialenosť) a voda je predsa len tekutina, takže jej účinnosť za prvou prekážkou veľmi rýchlo klesá. Proste - ako náhle to už nie je vodný stlpec, "vodný valec", tak to prestáva fungovať.
Prach na vzdialenost okolo metra - metra a pol funguje obvykle lepšie ako voda, menej vadí, keď stratí "kompaktnosť" pri stretnutí s prvou prekážkou.

Alchy... mám s tým drobné skúsenosti, v prípade veľmi pevnej prekážky sa plní vodné delo špeciálnym nevodivým gélom ktorý ma o niečo vyššiu viskozitu než voda lepšie drží po hromade... 18mm vodné delo (u daného výrobcu sú štandardne ráže 12-18-24mm výmetná zložka pripomína viac elektricky odpaľovanú brokovnicovú patrónu ) ( na detaily by som sa musel pozrieť do skladu) roztrhalo cieľ za 10cm vrstvou dreva. ( drevotrieskové dosky, nie "prekližka" ani masív ) skúsim sa opýtať či niekto nemá video zo zásahov ale nebude to hneď.

[Alchymista]

ď.
Toto sú veci skôr policajné a "protiteroristické" ako vojenské - a ja som už viac ako desať rokov mimo pyrotechnickú službu. Takže o "nových" veciach nemám príliš informácie. A vývoj v oblasti "anti-IED" je hodne rýchly, pretože hrozby rastú a sú teda tlaky na vývoj.
Inak "zmenšovanie" rozmerov a výkonu je dôsledok vývoja - optimalizácie výkonu a funkcie. Keď sa vie, čo a ako, ide sa na optimálny výkon, netreba ísť "na istotu"...

[QVAK]

... kdy MTLB najel na imitaci protitankové miny a ta byla tak silná že mu prorazila dno korby a těžce zranila řidiče.

Podobne u nás bolo čoskoro po zavedení zakázané používať výbušky V-100 ako imitácie mín alebo ich ukladať do priestoru pohybu techniky a bolo prísne zakázané ich ukladať do priestorov možného pohybu osôb.
Proste tento imitátor ("kilový delobuch") bol schopný pretrhnúť pás BVP alebo roztrhať koleso tatry, a po dôkladných meraniach sa zistilo, že kamienky zo zásypu výbušky V-100 môžu mať rýchlosť "v10" až do 600m/s... - a to už prestáva akákoľvek sranda...

Při posledním cvičení v Českých Budějovicích nám v Žižkových kasárnách řekli zkazku i ukázali kanál kde se stala. Někdo vymyslel čištění ucpané dešťové kanalizace tímto dělbuchem. Odstranili na vtoku pojezdovou mříž kanálu a na dno do potrubí kanalizace zasunuli dělbuch, poklop navrátili na místo a zatížili tuplákem na V3S aby poklop neuletěl. Dělbuch elektricky odpálili a kanalizaci propláchli vodou z hasické cisterny. Dělbuch vyčistil >50 m kanalizace). Při posledním "čištění" nebyla na výjezdu z parku žádná P V3S tak si na poklop stoupl roťák a dělbuch odpálil pod sebou. Vznikl tak obrovský průser, mimořádka. Náraz mu zlomil oba krčky kyčlů a byl o 10 cm kratší. Ve Střešovicích ho na ortopedii dali do pořádku. Do civilu byl po 1/2 roce propuštěn jako vojín a od kriminálu ho zachránilo těžké zranění a ZPS s výhledem na invaliditu. Velitel Útvaru byl vyměněný, bez prémií a se zaraženým postupem. Jinak jsme se jako záklaďáci s nimi nablbli dost protože se jimi imitovala palba při výcviku dělostřeleckých pátračů. Ve dne s náplní sazemi a v noci bez náplně (záblesk, třesk) iniciované buď elektricky nebo ručně (5 s zpoždění).

[Alchymista]

nebo ručně (5 s zpoždění)

Iný vrhači atomových ručných granátov...

[QVAK]

nebo ručně (5 s zpoždění)

Iný vrhači atomových ručných granátov...

Alchy, ty se nevrhaly, umisťovali se vždy jen na zem ale trénoval se při tom sprint na 5-10 m se zalehnutím. Vektor výbuchu tak byl směrován vzhůru a trochu připomínal výbuch děl. granátu. Jen musel imitátor sledovat směr větru aby se nestal černochem (u náplní sazemi). Skupina jezdila "Píšťalou" (T 805) která se parkovala 50 m od místa činu. Za hodinu se takto označilo okolo 6. cvičných cílů. El. odpalování se budovalo a používalo jen při přezkušování děl. pozorovatelů a sehranosti pozorovatelny.

[Alchymista]

Viem, že sa nevrhali, hádzať kilovcom to chce tiež CHLAPA, ale u TZ-M je pomerne vysoké riziko priešľahu. Výbušky V30 a V100 sa preto smú pomocou TZ-M odpalovať len pomocou šnúry/povrázku (presnejšie - v súčastnosti už nesmú pomocou TZ-M odpalovať vôbec).

[QVAK]

Alchy, dělbuch se provázkem odpaluje tehdy když je pevně k něčemu přivázán, na Štítu jsme je měli přivázané k metrovým zatlučeným kůlům a imitovali papalášům dopad salvy RM (Lešť). Při imitování palby pro děl. návodčí se provádí v terénu na volných prostranstvích (v okruhu cca 20 km okolo posádky). V zimě nejde dřevěný kolík zatlouct do zmrzlé půdy a v létě Tě JZDáci pustí jen na cesty a pěšiny kde ho též nezatlučeš. S provázkem jsme taky začínali ale po tom co si kluk provázkem přitáhl dělbuch napůl k sobě se od toho upustilo. Naštěstí se neinicioval. Kluk měl z výbušnin strach tak potáhl naštěstí jen málo a navíc dělbuch usadil na oranici místo do brázdy. Jediného čeho jsme se obávali byly "křidélka" s rozbušky. Byly slyšet jak rotují a odlétly někam cca 10 m od výbuchu. Byl to jediný kus solidního plechu v dělbuchu.

[Alchymista]

aha - takže ste používali ešte staré V-10 "povrázkové" (alebo kartónové) s celokovovými zapalovačmi TZ-2 (s modrou čapičkou)... To sa ešte dá.
Ja píšem o novších, plastových, V5, V30 a V100 (biela, červené a čierne/šedé). Starým "povrázkovým" V-10 zodpovedá plastová V5

[palo satko]

QVAK, v roku 1981 som bol mesiac na zaverečnom vojenskom sustredeni špagatov. presne podla predpisov som zatlkol kolik, uchytil delobuch natiahol desat metrova špagat, dal rozbušku na koniec špagatu a na povel ležiaci n v trave odpalil. samozrejme že ma to kovove kridielko trafilo do temena hlavy a do konca cvičenia som tam nosil kamuflaš zraneneho a mal pokoj od všetkych pohybov akrem slovenskej hadzanej.

[Alchymista]

Pokiaľ niekoho niečo "trafilo", bol to väčšinou zvyšok zapalovaču TZ-2 v bakelitovom lôžku výbušky V10

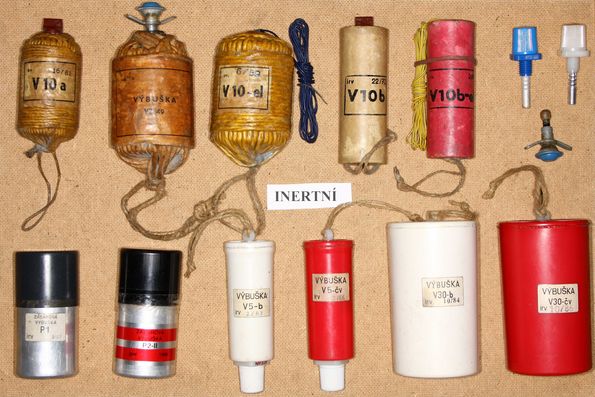

imitačky:
v hornom rade: výbušky V10 rôznych variant, zapalovače TZ-M3 (modrý - 2,5-3,5s) a TZ-M (biely, 5-8s), pod nimi starší TZ-2 (potomok druhovojnového nemeckého B.Z.E-39)
v spodnom rade: zásahové výbušky P1 a P2 (policajné), výbušky V5-b (biely záblesk), V5-čv (červený záblesk), V30-b, V30-čv


[QVAK]

aha - takže ste používali ešte staré V-10 "povrázkové" (alebo kartónové) s celokovovými zapalovačmi TZ-2 (s modrou čapičkou)... To sa ešte dá.
Ja píšem o novších, plastových, V5, V30 a V100 (biela, červené a čierne/šedé). Starým "povrázkovým" V-10 zodpovedá plastová V5

Ano provázkové s náplní sazí nebo bez a TZ-2. Dělbuch s nádivkou měl na rozdíl od fotek mléčně bílou barvu (asi jiná nejspíše kasejnová penetrace) a byl bez rozbušky s plastovým závitem s blánou která se při našroubování rozbušky protrhla. Z rozbušky se sejmulo modré víčko a pod něj se přivázal nastavovací provázek.... Nebo se našroubovala klasická elektrická rozbuška která se na povel odpálila "buřtem" (monočlánkem) nebo PTPčkem (polní telefonní přístroj) když se vedení prodlužovalo PTK 2 (polní telefonní kabel).

[Alchymista]

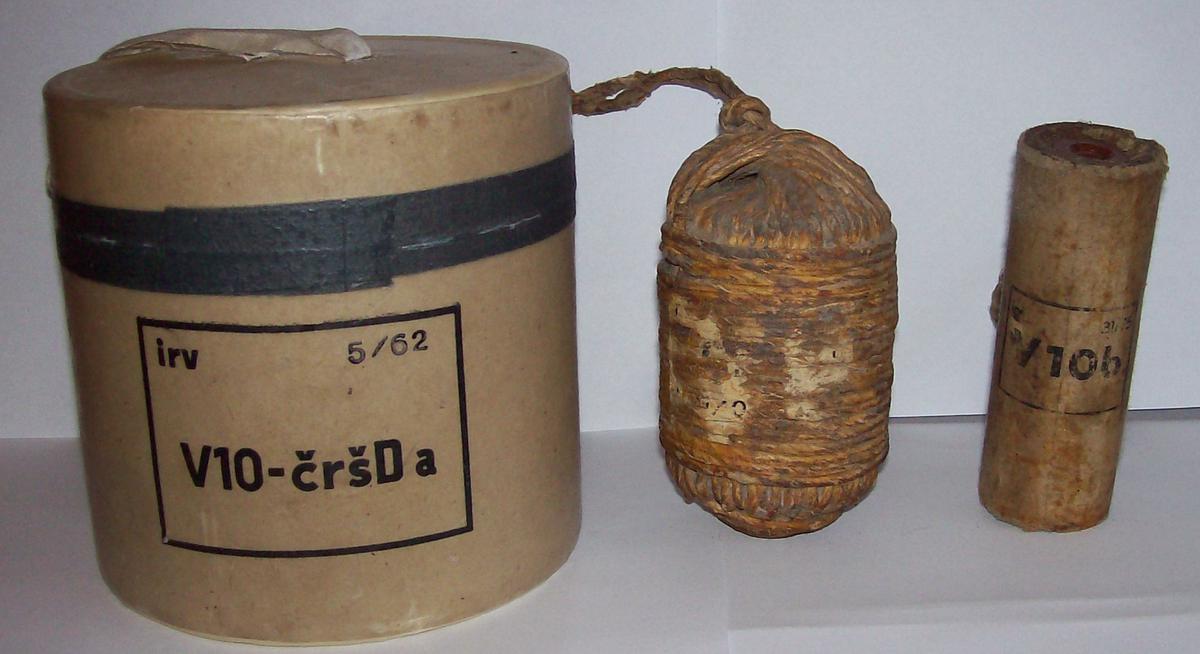

V10-čršD, "čeešdéčko" ("čierno-šedý dym") - mohol byť valcový, ale i "kockatý" podľa roku výroby, bol v tom blok "lisovaných antracénových sadzí" a v strede bol normálny "kartonový" delobuch V10.

[skflanker_]

Analógia s UR-77 v Sýrii od 2015 do 2018+
US ženisti s M1 Abrams pri odmínovaní v Afganistane, 05.08.2011

https://youtu.be/vRgpV7RFnic zverejnené 17.09.215, dĺžka videa 9:15 min.

[Alchymista]

M1150 Assault Breacher Vehicle (ABV), "The Shredder"
prototyp v roku 2002, operačný od roku 2008, oficiálne zavedený v roku 2010
Hmotnosť 72 ton, osádka 2 muži, dostrel 100-150 yard.

[puma]

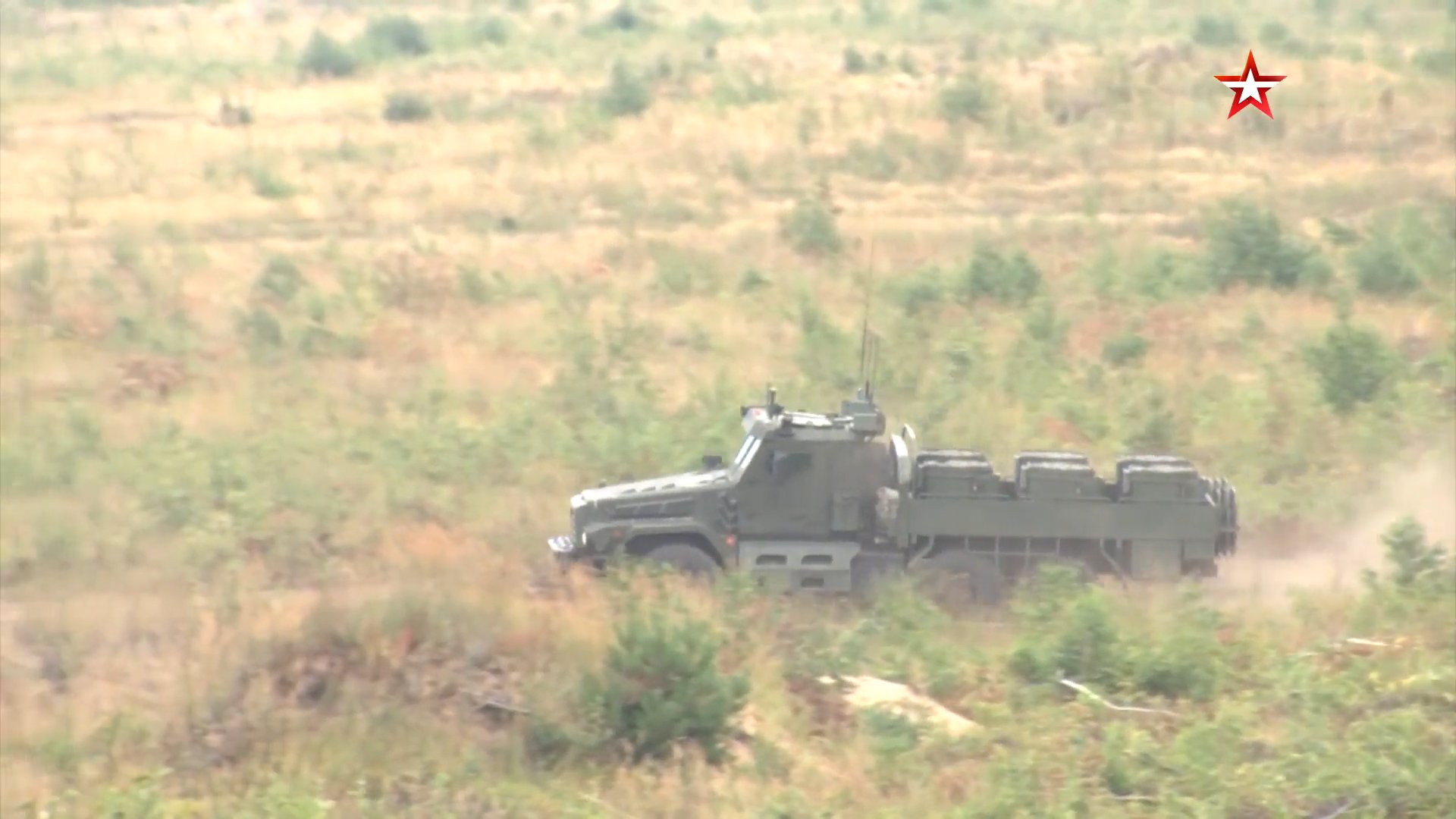

Izvěstija uvádí, že červencové zkoušky minonosek UMZ-K Kleš-G a automatizovaného systému řízení ve výcvikovém prostoru Mulino byly považovány za úspěšné. "Chytrá" minová pole budou rozmístěna během cvičení Zapad 2021.



Zajímavý nápad..
Během cvičení budou také testovány protitankové miny PTKM-1R. Pomocí termokamery dokážou detekovat obrněné cíle v dosahu 150–250 metrů a zaútočit na něj.

https://twitter.com/RALee85/status/1435298096620216325

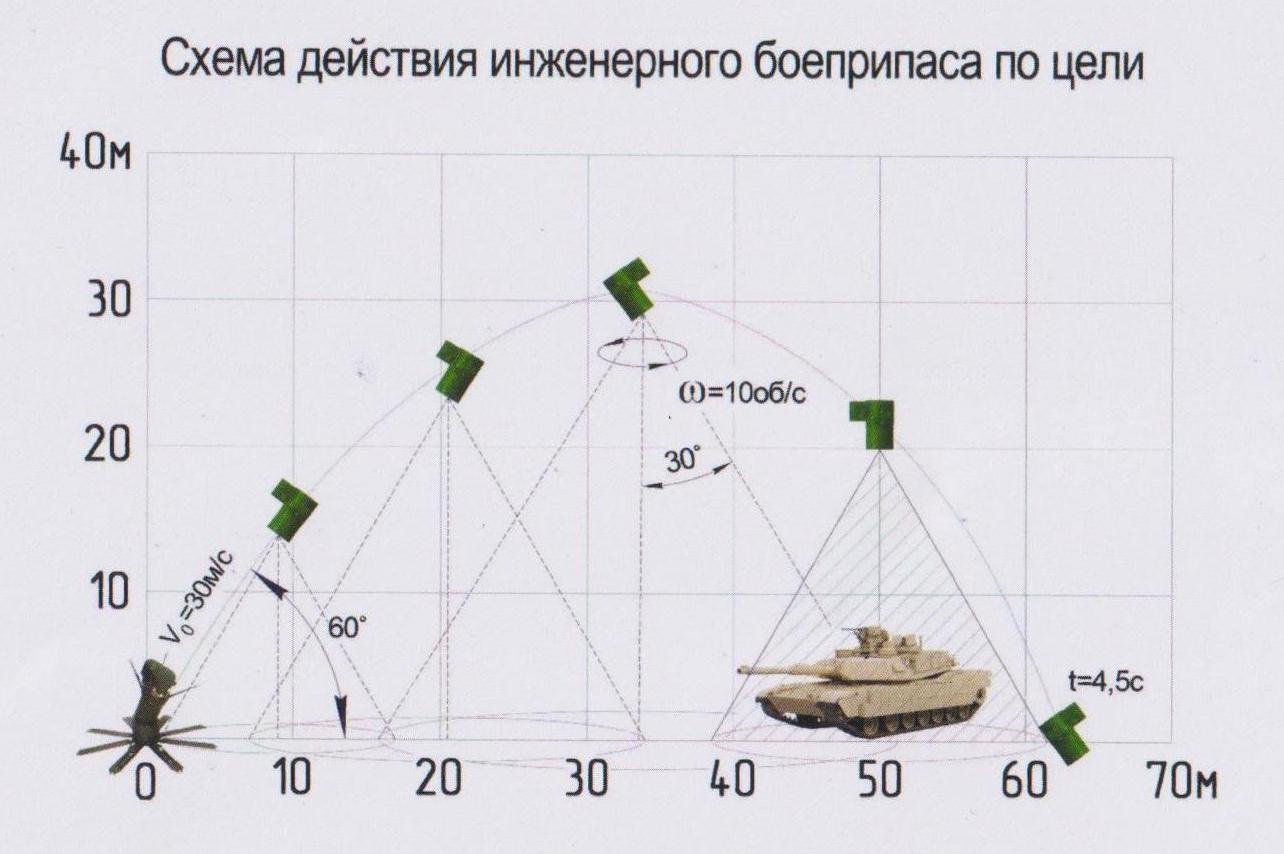

Ten popis je trochu nepřesný, detekce blížícího se cíle v okruhu 150-250m je řešená přes čtyři mikrofony a možná seismometr, kdy vystřelený projektil ve směru cíle rychlostí 30m/s po balistické dráze s max. výškou letu 30m a dosahem do 60-70m nese termokamerku, kdy projektil při svém letu rotuje rychlostí 10ot/s a jak detekuje cíl, odpaluje na něj kumulativní paprsek.

[k42]

:sipka: Když už přesnost, tak žádný kumulativní paprsek (ten má fokuzaci silně omezenou vzdáleností, maximálně jednotky metrů), ale explozí formovaný projektil (EFP).

[kenavf]

EFP - explosively formed penetrator) je speciální typ kumulativní nálože

https://cs.wikipedia.org/wiki/Projektil ... ný_explozí

[Grif]

Co si mám představit pod pojmem chytré minové pole?

[zmiri]

To samé co pod chytrým telefonem, chytrou televizí apod. Reklama

[k42]

EFP - explosively formed penetrator) je speciální typ kumulativní nálože

https://cs.wikipedia.org/wiki/Projektil ... ný_explozí

Ale bez kumulativního paprsku, místo něj se formuje projektil.

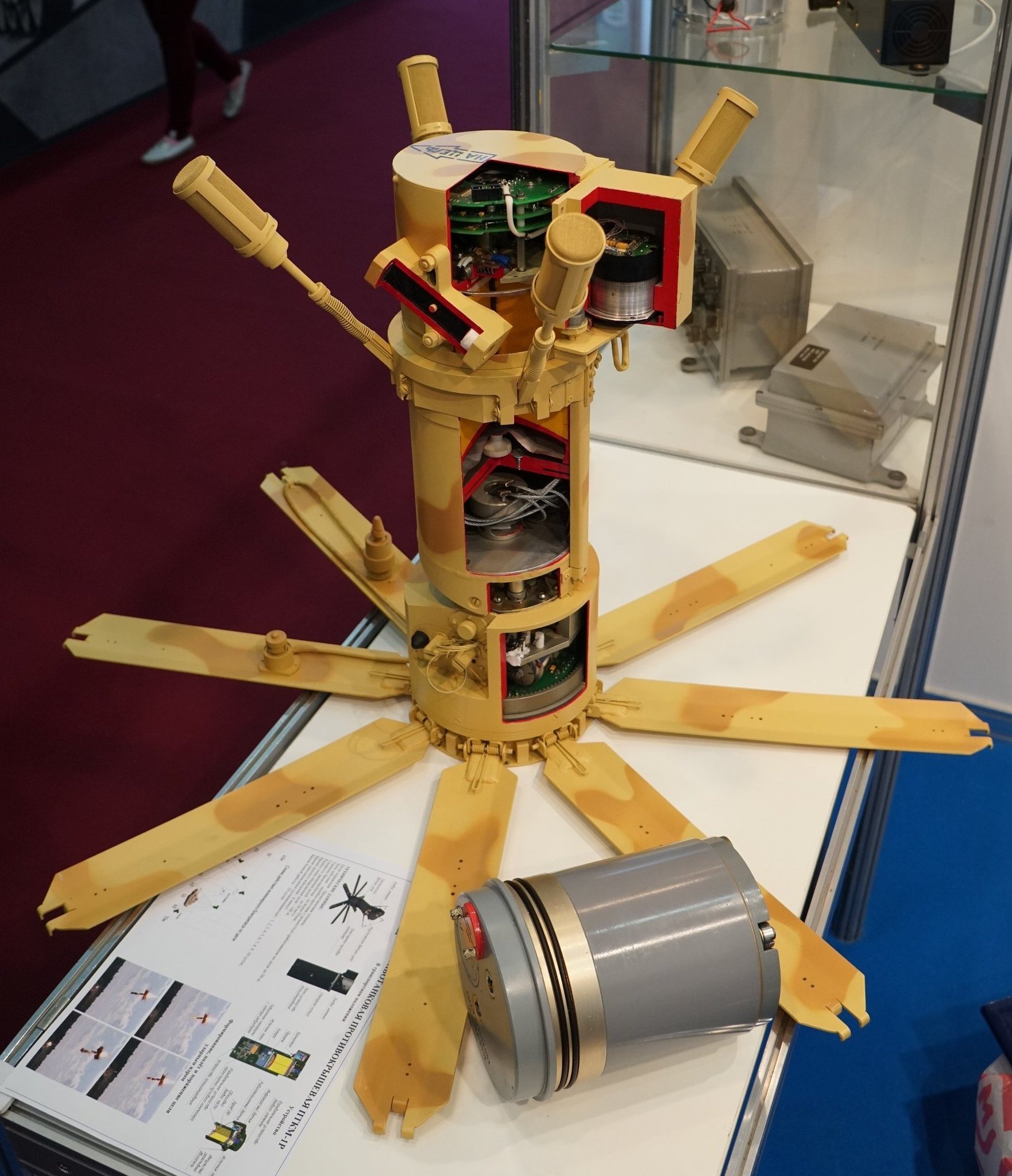

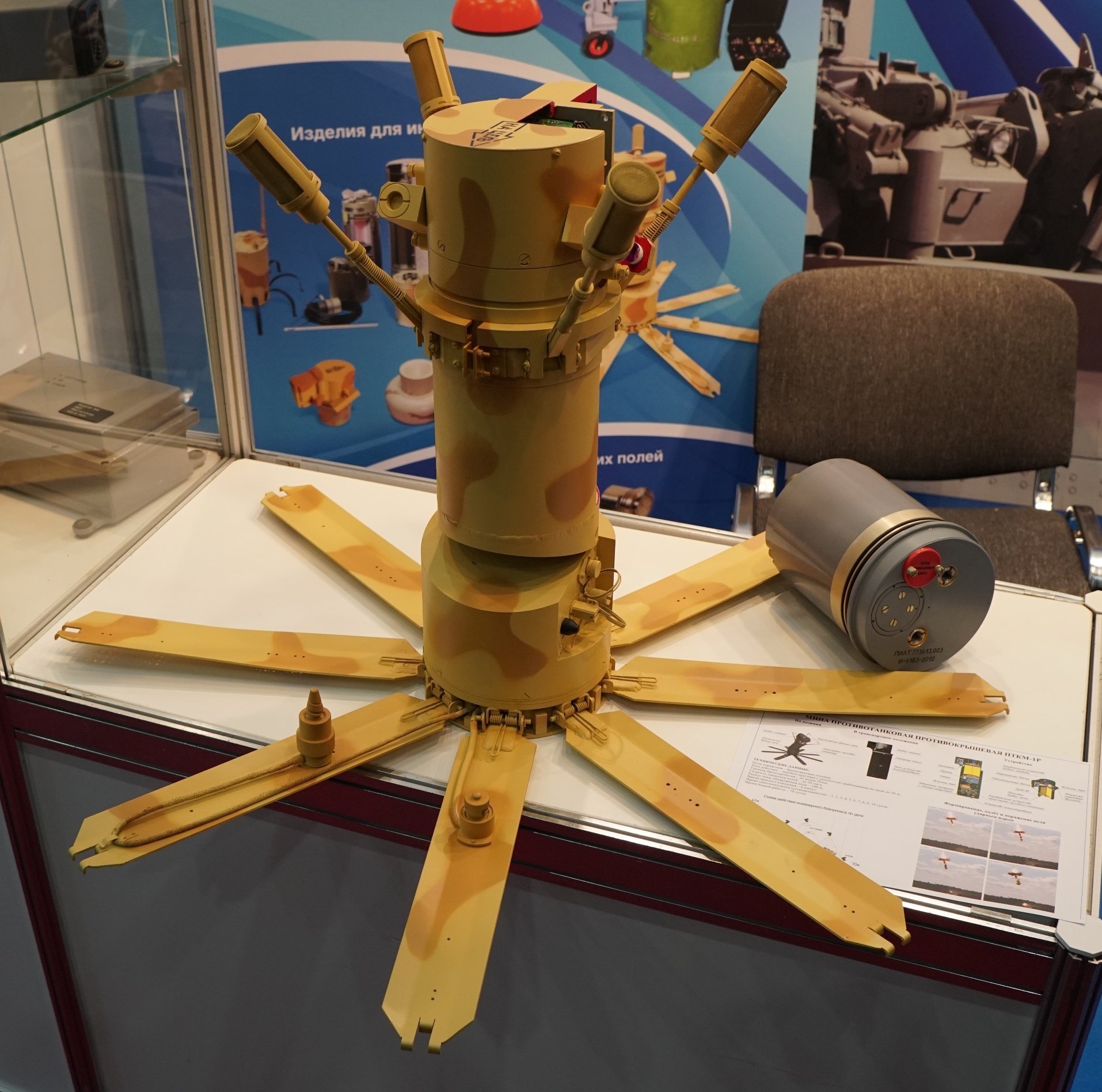

Ta chytrá protitanková mina je moc pěkné čudo. Kdysi jsem viděl dokonce protivrtulníkovou minu, to bylo něco podobného. Mělo to tuším 8 mikrofonů a seismometr (protože "tlukot" vrtulníku je slyšet i pod zemí) a vystřelovalo to po vrtulníku také EFP. Dosah tam psali 50 m do výšky.
